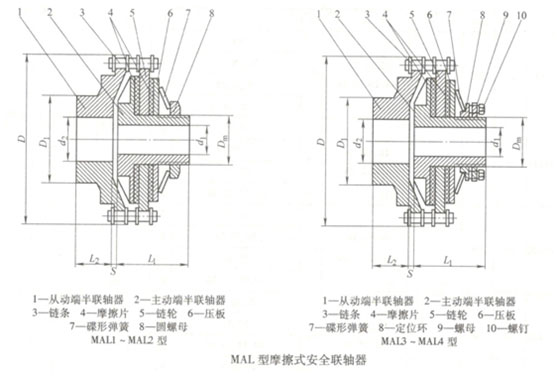

MAL型摩擦片安全聯(lián)軸器

型號

滑動轉(zhuǎn)矩 Tn N · m

許用轉(zhuǎn)速 R/min

軸孔尺寸

鏈號

D

D1

D2

S

重量 kg

轉(zhuǎn)動
慣量 kg · m 2

主動端

y

從動端

J1

min

max

d1

L1

d2

L2

MAL
1Q

6 ． 3

28

1000

10~19

52

14~28

27~44

TG 127x 2

102

M33 x 1.5

60

3.7

3.0

0.003

MAL
1Z

14

56

1000

16~24

52

18~38

30~60

MAL
2Q

20

80

800

16~25

62

18~38

30~60

TG
158 x 2

137

M42 x 1.5

80

4.2

8.0

0.014

MAL
2Z

40

140

800

19~30

62

20~45

38~84

MAL
3Q

63

224

500

20~35

75~82

20~48

60~107

TG 190 x 2

188

M65
x 2

110

3.7

18.9

0.061

MAL
3Z

90

400

500

25~45

75~112

30~65

60~107

MAL
4Q

125

560

400

30~50

100~112

30~70

84~132

TG 254 x 2

251

M90
x 2

150

5.2

46.5

0.658

MAL
4Z

224

1120

400

35~63

100~142

40~90

84~107

MAL
5Q

400

1400

300

38~63

120~142

40~75

84~132

TG 444x 2

345

M100 x 2

130

3.8

76.5

0.921

MAL
5Z

630

2000

300

42~71

120~142

45~85

84~132

MAL
6Q

900

2800

200

40~75

150

45~85

84~132

TG 508x 2

470

M150 x 2

145

5.4

155

3.726

MAL
6Z

2000

4000

200

65~100

150~212

65~100

132~167

MAL
7Q

2500

5000

140

70~110

190~212

80~140

132~202

TG
508 x 2

567

M190
x 2

250

10

335

8.249

MAL
7Z

4500

10000

140

95~130

190~252

110~170

167~242
