XL星形彈性聯軸器

詳細參數：

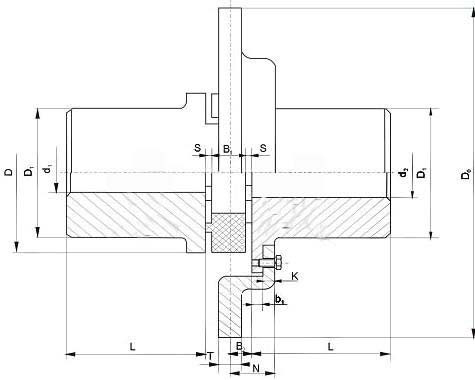

LXP型帶制動盤星形彈性聯軸器基本參數和主要尺寸（JB/T 10466-2004） (單位：mm)

型號	公稱轉矩/N.m	軸孔直徑d1、d2	軸孔長度L		D0	D	D1	D2	b1	B1	S	質量m/kg
			Y型	J1、Z1型
LXP6	630	16、18、19	42	30	315 355 400	105	85	82	11	21	3.5	7.5
		20、22、24	52	38
		25、28	62	44
		30、32、35、38	82	60
		40、42、45、48	112	84
LXP7	800	20、22、24	52	38	315 355 400 450	120	98	95	13	22	4	9.3
		25、28	62	44
		30、32、35、38	82	60
		40、42、45、48、50、55	112	84
LXP8	900	22、24	52	38	315 355 400 450 500	135	115	110	14	26	4.5	15
		25、28	62	44
		30、32、35、38	82	60
		40、42、45、48、50、55、56	112	84
		60、63、65	142	107
LXP9	2000	30、32、35、38	82	60	355 400 450 500 560	160	135	130	16	30	5	21.8
		40、42、45、48、50、55、56	112	84
		60、63、65、70、71、75	142	107
LXP10	5000	40、42、45、48、50、55、56	112	84	450 500 560 630 710	200	160	155	19	34	5.5	40
		60、63、65、70、71、75	142	107
		80、85、90	172	132
LXP11	7100	50、55、56	112	84	500 560 630 710 800	225	180	175	21	38	6	61.8
		60、63、65、70、71、75	142	107
		80、85、90、95	172	132
		100	212	167
LXP12	8000	60、63、65、70、71、75	142	107	560 630 710 800 900	255	200	195	24	42	6.5	77.8
		80、85、90、95	172	132
		100、110	212	167
LXP13	10000	60、63、65、70、71、75	142	107	630 710 800 900 1000	290	230	225	28	46	7	102.6
		80、85、90、95	172	132
		100、110、120、125	212	167
LXP14	14000	60、63、65、70、71、75	142	107	800 900 1000	320	255	250	31	50	7.5	149.5
		80、85、90、95	172	132
		100、110、120、125	212	167
		130、140	252	202
LXP15	20000	80、85、90、95	172	132	900 1000	370	290	285	35	57	9	228.5
		100、110、120、125	212	167
		130、140、150	252	202
		160	302	242
LXP16	25000	85、90、95	172	132	1000	420	325	320	39	64	10.5	298.8
		100、110、120、125	212	167
		130、140、150	252	202
		160、170、180	302	242
